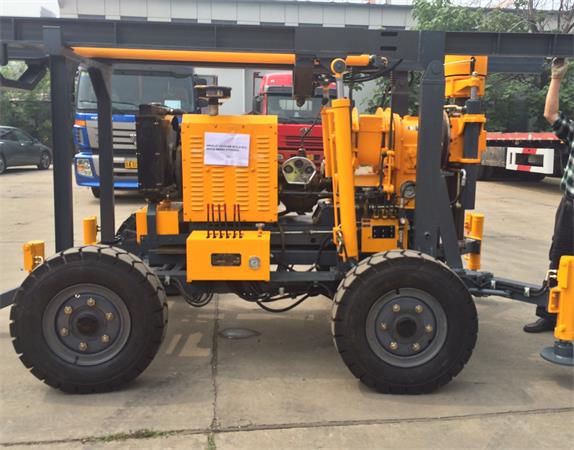

系列立軸巖心鉆機采用四個液壓千斤頂，液壓控制自立塔架，安裝在拖車上便于行走，操作方便，主要用于巖心鉆進、土壤調查、小型水井和金剛石鉆頭鉆進工藝。
主要特點
1、結構緊湊，重量輕，主軸通徑大，行程長，剛性好，六角方鉆桿保證扭矩傳遞。
2、鉆機鉆塔及主機安裝在輪式底盤上，四個液壓支腿，鉆塔具有起落、收折的功能，整機移動方便。
3、液壓桅桿由主桅桿和桅桿延伸部分組成，有效提高了工作效率，運輸和操作非常方便。與普通巖心鉆機相比，拖車式巖心鉆機減輕了重型井架，節約了成本。
4、該鉆機具有較高的匹配轉速，可滿足小直徑金剛石鉆削、大直徑硬質合金鉆削和各種工程孔鉆削的各種要求。
5、在給進過程中，液壓系統可調節進給速度和壓力，以滿足不同地層的鉆進要求。
6、配備井底壓力表，監測鉆井壓力。
7、采用汽車式變速器和離合器，通用性好，維修方便。
8、集中控制面板，操作方便。
9、八角形結構的主軸更適合大扭矩的傳動。
主要技術參數
主要參數 | ||||||
單位 | XYT-1A | XYT-1B | XYT-280 | XYT-2B | XYT-3B | |
鉆深 | m | 100,180 | 200 | 280 | 300 | 600 |
直徑 | mm | 150 | 59-150 | 60-380 | 80-520 | 75-800 |
鉆桿直徑 | mm | 42,43 | 42 | 50 | 50/60 | 50 60 |
鉆進角度 | ° | 90-75 | 90-75 | 70-90 | 70-90 | 70-90 |
外形尺寸 | mm | 4500x2200x2200 | 4500x2200x2200 | 5500x2200x2350 | 4460x1890x2250 | 5000x2200x2300 |
重量 | kg | 3500 | 3500 | 3320 | 3320 | 4120 |
移機 | ● | ● | ● | / | / | |
| 立軸轉速 | r/min | 1010,790,470,295,40 | 71,142,310,620 | / | / | / |
正轉 | r/min | / | / | 93,207,306,399,680,800 | 70,146,179,267,370,450,677,1145, | 75,135,160,280,355,495，615,1030, |
反轉 | r/min | / | / | 66, 147 | 70, 155 | 64,160 |
行程 | mm | 450 | 450 | 510 | 550 | 550 |
起拔力 | KN | 25 | 25 | 49 | 68 | 68 |
加壓力 | KN | 15 | 15 | 29 | 46 | 46 |
扭矩 | N.m | 500 | 1250 | 1600 | 2550 | 3500 |
卷揚 | ||||||
速度 | m/s | 0.31,0.66,1.05 | 0.166,0.331,0.733,1.465 | 0.34,0.75,1.10 | 0.64,1.33,2.44 | 0.31,0.62,1.18,2.0 |
提升力 | KN | 11 | 15 | 20 | 25， 15， 7.5 | 30 |
鋼絲繩 | mm | 9.3 | 9.3 | 12 | 15 | 15 |
卷筒直徑 | mm | 140 | 140 | 170 | 200 | 264 |
抱閘直徑 | mm | 252 | 252 | 296 | 350 | 460 |
扎帶寬度 | mm | 50 | 50 | 60 | 74 | 90 |
移機 | ||||||
行程 | mm | 410 | 410 | 410 | 410 | 410 |
離井距離 | mm | 250 | 250 | 250 | 300 | 300 |
液壓油泵 | ||||||
型號 | YBC-12/80 | YBC-12/80 | YBC12-125 (left) | CBW-E320 | CBW-E320 | |
流量 | L/min | 12 | 12 | 18 | 40 | 40 |
額定壓力 | Mpa | 8 | 8 | 10 | 8 | 8 |
額定轉速 | r/min | 1500 | 1500 | 2500 | ||
動力 | ||||||
柴油驅動 | ||||||
型號 | S1100 | ZS1105 | L28 | N485Q | CZ4102 | |
額定功率 | KW | 12.1 | 12.1 | 20 | 24.6 | 35.3 |
額定轉速 | r/min | 2200 | 2200 | 2200 | 1800 | 2000 |
